Датчик вибрации ИВД-2
Датчик предназначен для работы в системах вибрационного контроля и защиты оборудования электрических станций, нефтеперекачивающих и газокомпрессорных станций и других промышленных объектов.
Соответствует требованиям ТР ТС 012/2011
Датчик может быть установлен во взрывоопасных зонах помещений и наружных установок, в которых возможно образование парогазовоздушных смесей категорий IIА, IIВ, IIС групп Т1‑Т5.
Обеспечивает измерение зазора (осевого сдвига) между торцом чувствительной части датчика и поверхностью объекта (ротора).
Основные функции
-
измерения зазора между торцом чувствительной части датчика и поверхностью объекта -
воспроизведение унифицированного токового сигнала, соответствующего зазору; -
дистанционное конфигурирование параметров: сетевого адреса, скорости обмена, величин предупредительной и аварийной уставок, и калибровки измерительного канала (интерфейс RS-485 (протокол Modbus RTU)); -
формирование дискретных сигналов при превышении контрольных уставок измеряемого параметра, а также дискретного сигнала «исправность датчика».
Основные характеристики
|
Метрологические характеристики |
|
|
Аналоговый канал |
|
|
Диапазон измерений воздушного зазора, мм |
от 0,1 до 6,0 |
|
Диапазон выходного сигнала постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности измерений воздушного зазора, % |
± 1,0 |
|
Цифровой канал |
|
|
Диапазон измерений воздушного зазора, мм |
от 0,1 до 6,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений воздушного зазора, мм |
± 0,1 |
|
Технические характеристики |
|
|
Напряжение питания, В |
от 12 до 24 |
|
Ток потребления, не более, мА:
|
|
|
Степень защиты, обеспечиваемая оболочкой датчика в составе: корпус и крышка |
IP67 |
|
Диапазон рабочих температур, °C |
от - 60 до + 80 |
|
Маркировка взрывозащиты |
PB Ex d I Mb X / 1Ex d IIC T5 Gb X 0Ex ia IIA T5 Ga X |
|
Масса датчика с кабелем 3,5 м, кг, не более |
1,5 |
|
Габаритные размеры без кабеля (длина х высота х диаметр), мм, не более |
160 х 66 х 47 |
|
Межповерочный интервал |
3 года |
Конструктивное исполнение

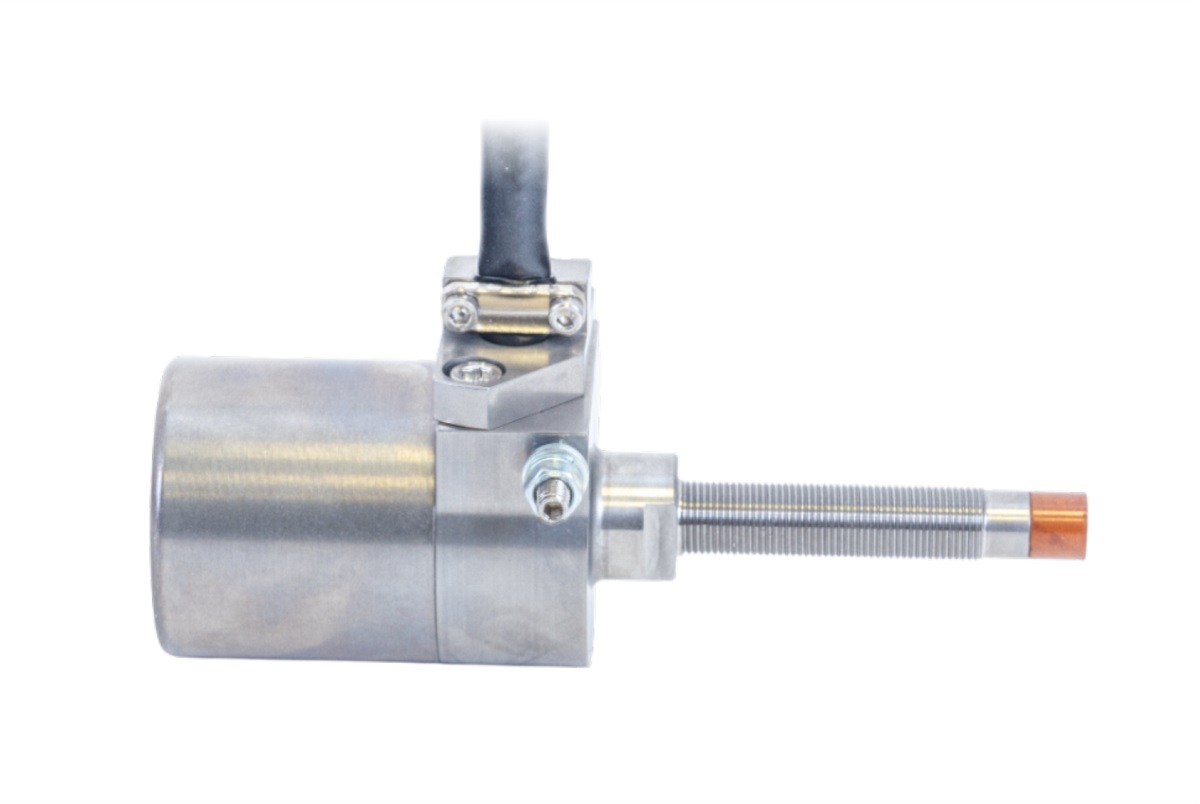

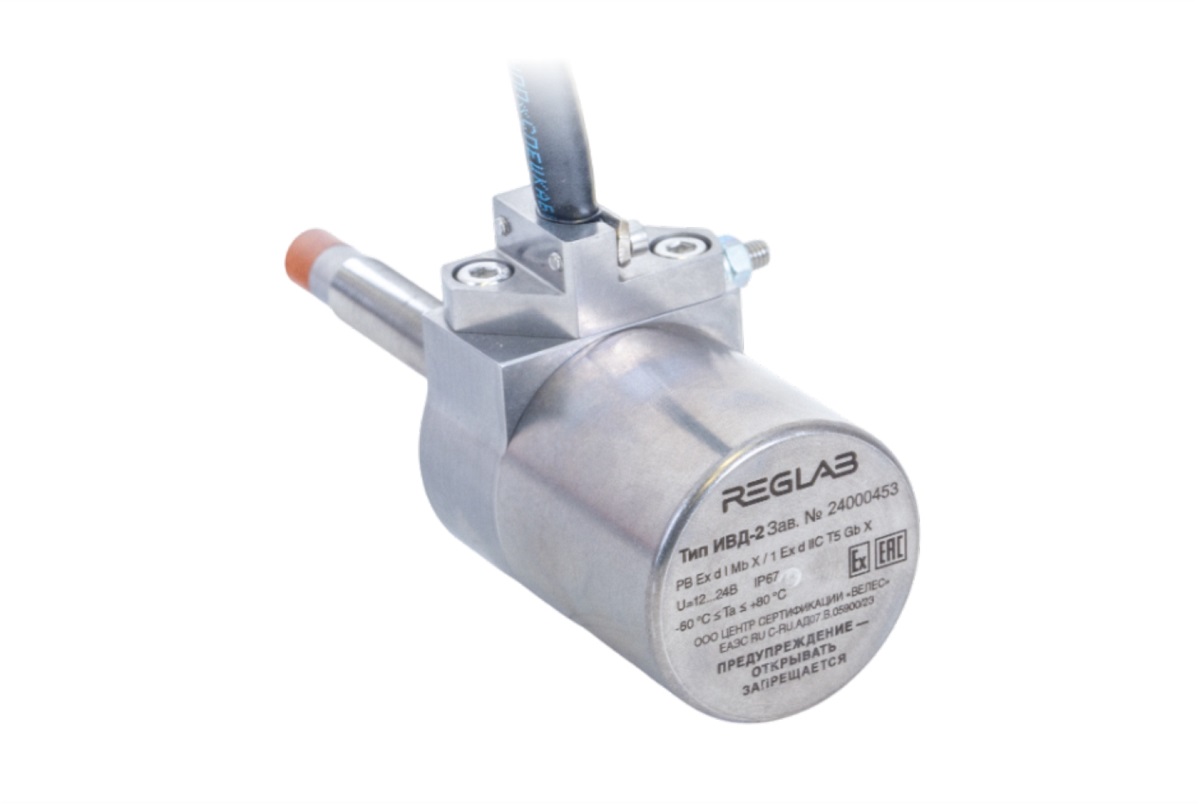

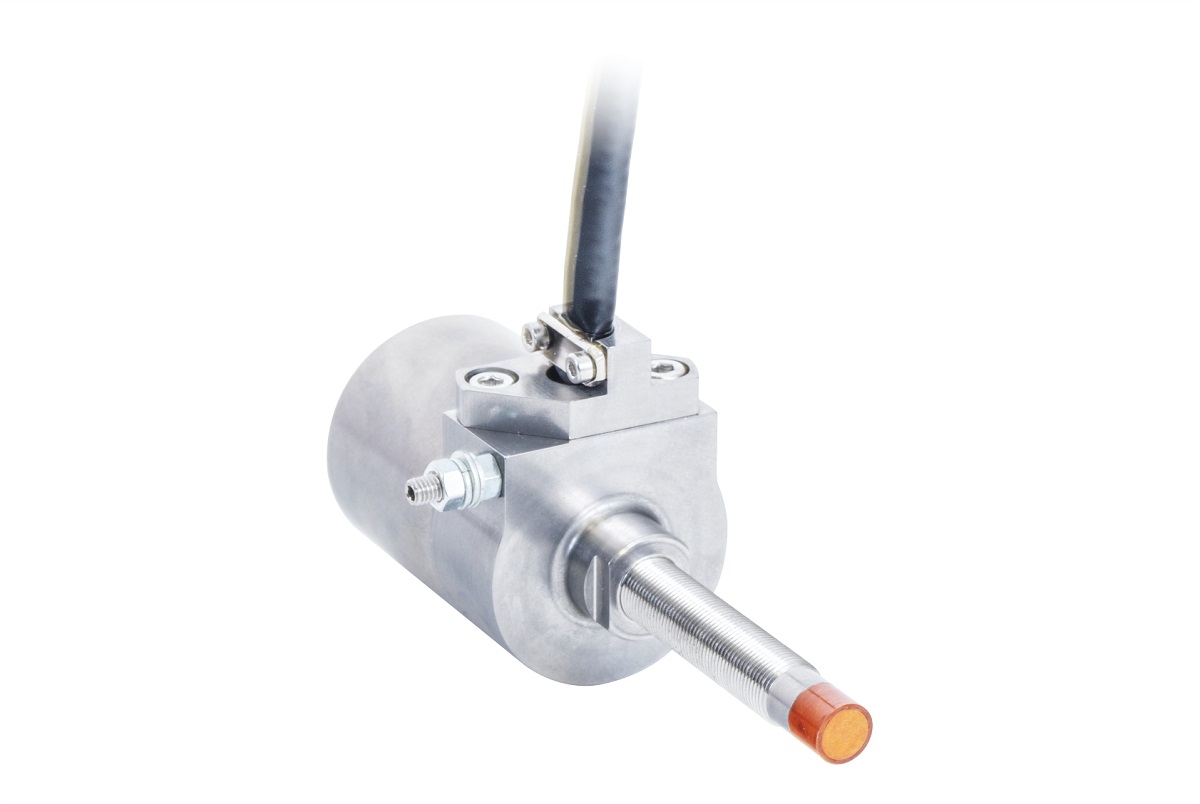

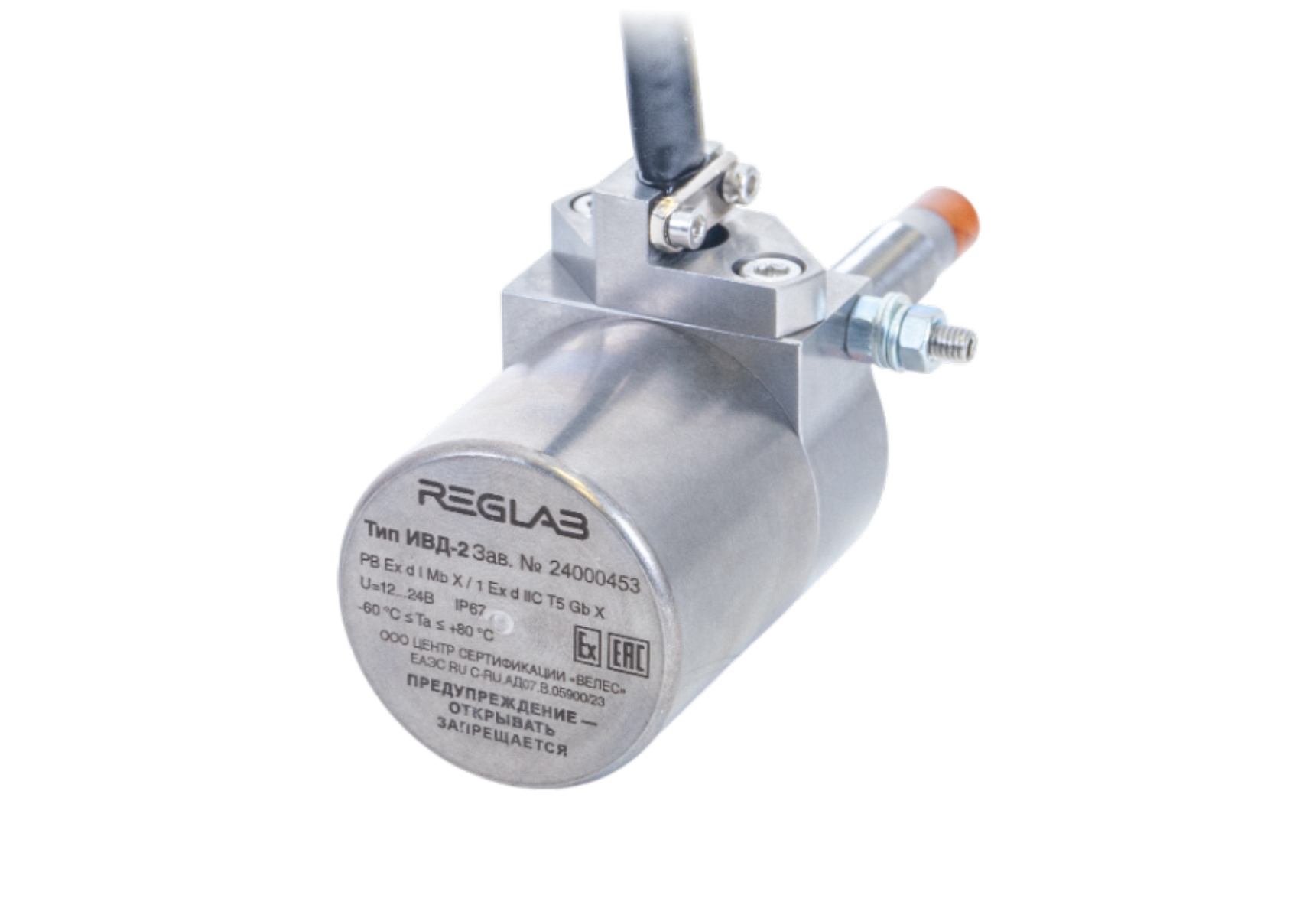

Датчик представляет собой неразборную конструкцию и выполнен в виде моноблока с гильзой, на конце которой располагается чувствительный элемент (катушка индуктивности), и кабелем для внешних соединений.
- материал корпуса — сталь;
- тип взрывозащиты — «взрывонепроницаемая оболочка» или «искробезопасная электрическая цепь».

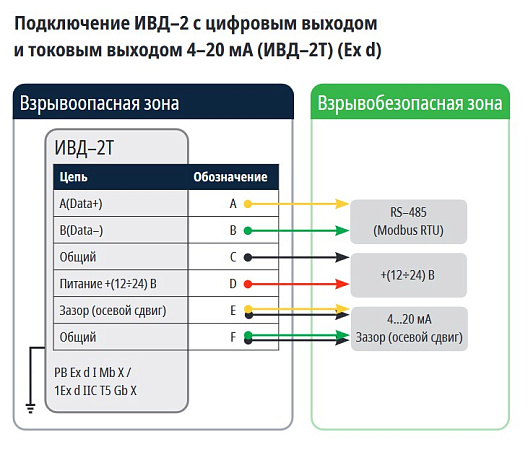

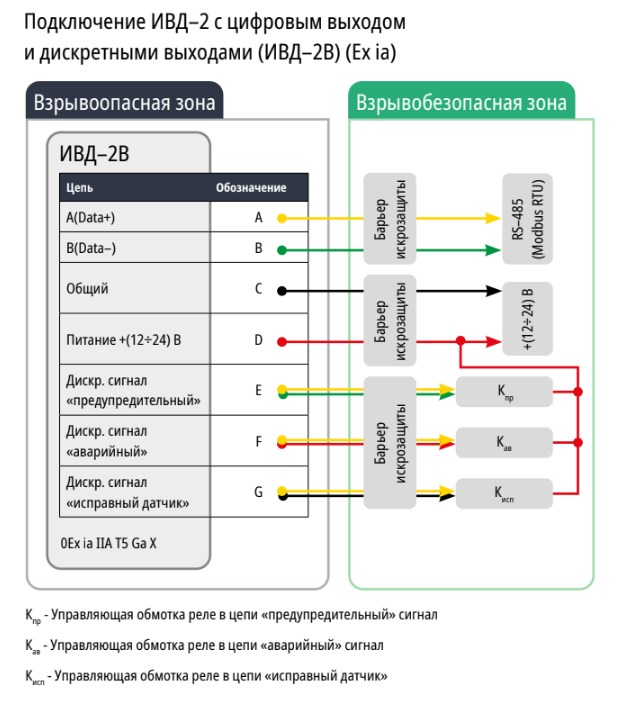

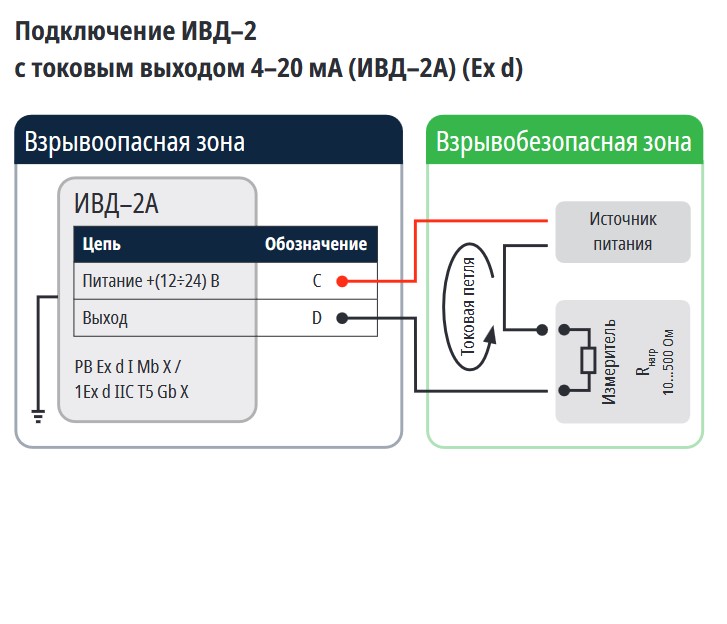

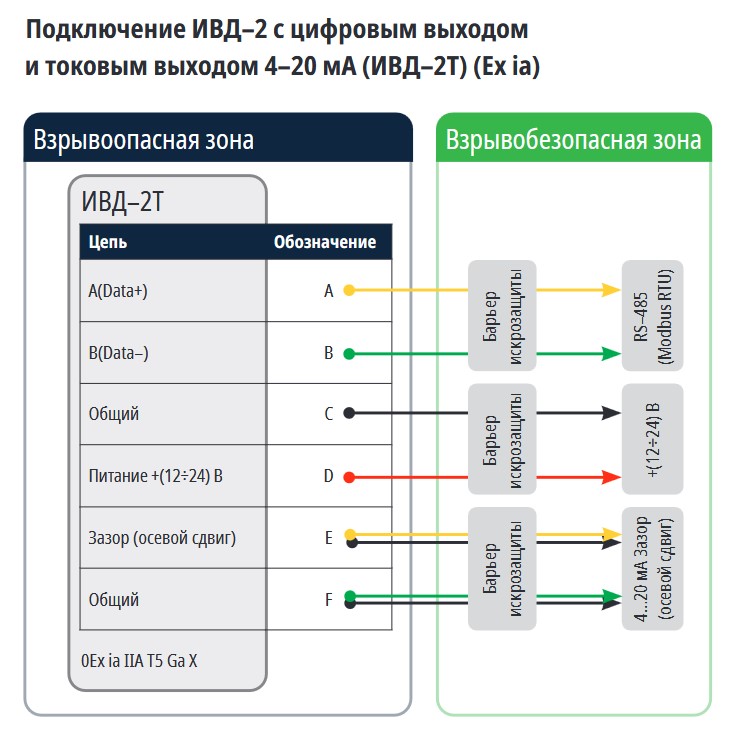

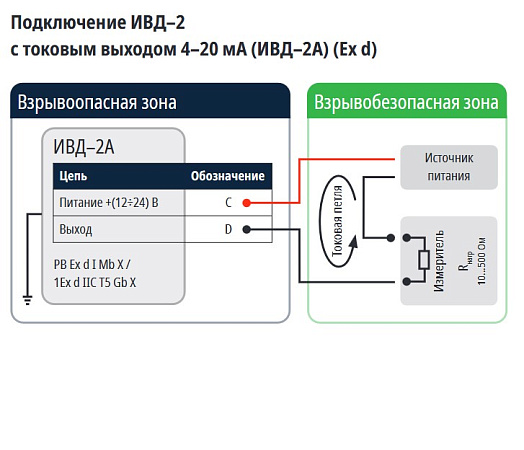

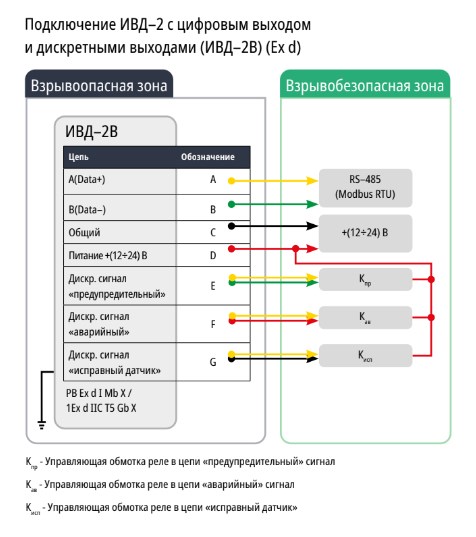

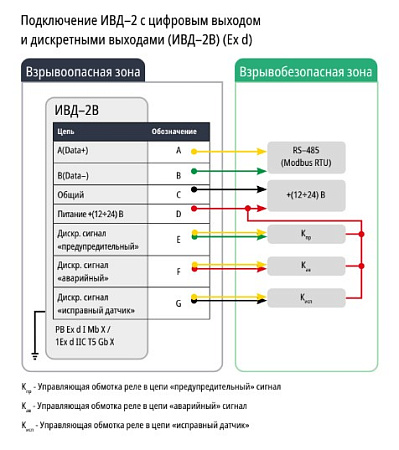

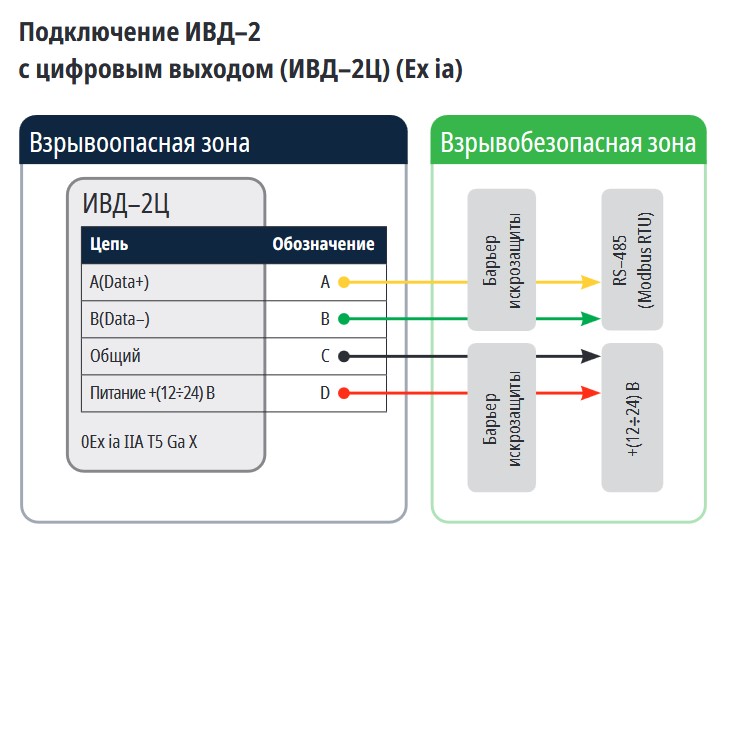

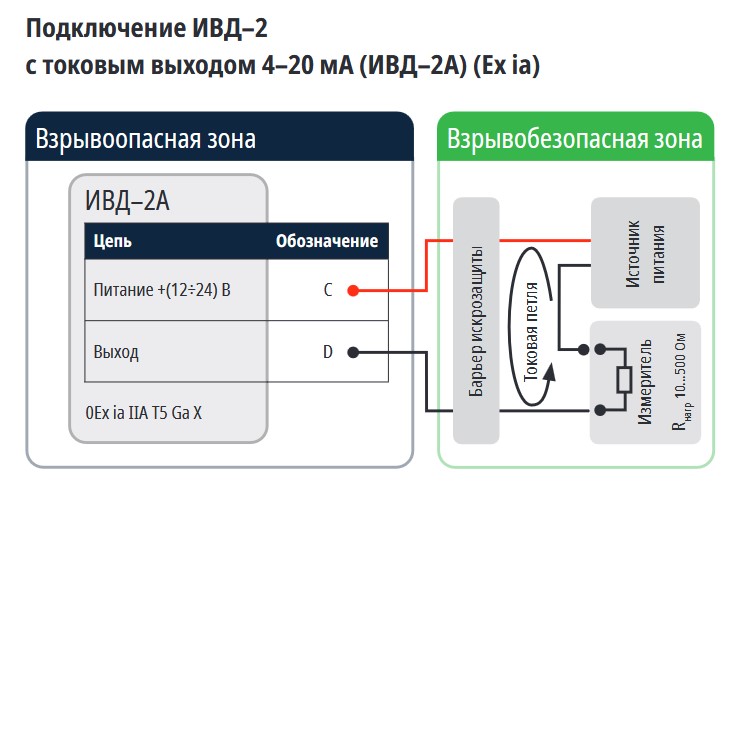

Схема подключения
